Качественная затяжка резьбовых соединений осуществима только условии учета их фрикционных характеристик. Чтобы обеспечивать расчетное усилие натяжения, соединения должны обладать стабильным коэффициентом закручивания.

При эксплуатации в широком диапазоне температур, под воздействием агрессивных веществ и вибраций крепеж подвергается неконтролируемому трению и быстро теряет свои механические свойства.

Отсюда возникают следующие проблемы:

• Недостаточная затяжка или перетяжка резьбового соединения
• Неравномерная затяжка фланцевых соединений, приводящая к потере герметичности и деформации стыков

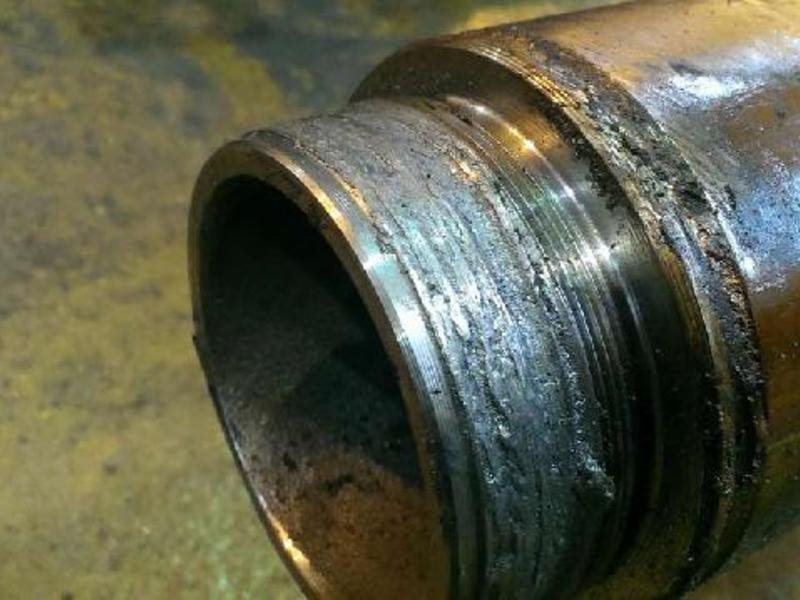

• Затрудненный демонтаж
• Возникновение фреттинг-коррозии, следы которой невидимы до определенного момента

Чем защитить металлический крепеж?

Наиболее эффективным способом повышения долговечности и надежности крепежных элементов является использование защитных покрытий для крепежа, которые обеспечивают изделиям все необходимые эксплуатационные свойства.

Серия таких материалов производится российской компанией "Моделирование и инжиниринг" под торговой маркой MODENGY. Антифрикционные твердосмазочные покрытия для крепежа представлены несколькими материалами на основе ПТФЭ (политетрафторэтилена): MODENGY 1010, MODENGY 1011, MODENGY 1014. Эти составы обеспечивают высокую степень защиты крепежных изделий от коррозии даже в самых тяжелых условиях эксплуатации.

Благодаря ПТФЭ происходит стабилизация трения при сборке и предотвращается закусывание резьбы. Помимо этого все три покрытия обладают высокими декоративными свойствами и придают поверхностям эстетичный внешний вид.

Нанесение АСТП MODENGY осуществляется окрашиванием в центрифугах или при помощи распылительного оборудования. Толщина одного слоя покрытия варьируется от 5 до 15 мкм. При необходимости возможно нанесение нескольких слоев с промежуточной сушкой каждого. Время отверждение у каждого покрытия разные.

MODENGY 1010 придает деталям глянцевый черный цвет. Данное покрытие обеспечивает металлический крепеж оптимальными антифрикционными и антикоррозионными свойствами. Оно прошло испытания на резьбе М10 класса прочности 10.9 в течение 5 циклов монтажа-демонтажа. Результат разброса трения составил не более ±0,01, что доказывает способность покрытия снижать и стабилизировать этот показатель.

MODENGY 1010 работает в диапазоне температур от -70 до +250 °C, а его несущая способность составляет 1250 МПа. Материал также обеспечивает антикоррозионную защиту в течение не менее 500 часов по ускоренному тесту в соляном тумане. Отверждение происходит при нагреве деталей до +160 °C в течение 60 минут.

Покрытие MODENGY 1011 имеет аналогичные характеристики с MODENGY 1010. Принципиально различие между этими материалами состоит в цвете: у первого он серебристый.

MODENGY 1014 помимо ПТФЭ содержит дисульфид молибдена, что улучшает антикоррозионные и противозадирные свойства материала. Само покрытие имеет характерный серый цвет.

Диапазон рабочих температур материала составляет от -75 до +255 °C, а несущая способность равна 2700 МПа. Полная полимеризация покрытия происходит за 40 минут при температуре +200 °C. По ускоренному тесту в соляном тумане MODENGY 1014 обеспечивает защиту от коррозии не менее 672 часов. Это значение может быть увеличено путем дополнительной обработке поверхностей, например, методом фосфатирования.

Отмечаются следующие преимущества от применения ПТФЭ-покрытий:

• Высокие антикоррозионные свойства
• Предотвращение задиров на резьбе
• Работоспособность крепежа в условиях агрессивных сред
• Стабильные фрикционные характеристики
• Простота и технологичность нанесения

Еще недавно антифрикционные покрытия применялись только за рубежом. Эти материалы не всегда доступны к заказу и, зачастую, невыгодны отечественным предприятиям. Благодаря российскому производству АСТП удалось решить множество производственных задач и максимально оптимизировать технологические процессы в различных отраслях промышленности.
